Комплексы программно-аппаратные с фото и видеофиксацией «Инспектор 2.0

 Описание типа СИ  Руководство по эксплуатации  Руководство оператора

 Методика поверки СИ  Презентация системы "ИНСПЕКТОР 2.0"

Назначение изделия.

Комплексы программно-аппаратные с фото и видеофиксацией «Инспектор 2.0 (далее – АПК «Инспектор 2.0») предназначены для оперативной фотовидеорегистрации фактов и событий c указанием геопозиции, полученной на основе измерений текущих  навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем ГЛОНАСС, GPS, Galileo, BeiDou, определения на их основе координат местоположения в системе координат WGS-84 (широты, долготы и высоты над поверхностью эллипсоида), и указанием времени,  синхронизированного с национальной шкалой координированного времени UTC(SU), с возможностью измерений линейных размеров объектов и применяются для фиксации фактов и событий (правонарушений) в следующих сферах: коммунальное хозяйство, благоустройство, государственный и муниципальный земельный контроль, градостроительный контроль, контроль в области противопожарной безопасности и т.д.

Конструкция предусматривает его эксплуатация вне помещений при обеспечении следующих параметров:

- температура окружающего воздуха - от минус 20 °С до плюс 40 °С;

- тип атмосферы по содержанию коррозионных агентов - II по ГОСТ 15150;

- высота над уровнем моря - не более 2000 м;

- влажность воздуха при плюс 20 ºС - не более 80 %; испытания на повышенную влажность не проводили

- атмосферное давление - 84...106,7 кПа;

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
	Инспектор 2.0 БД	Инспектор 2.0 УВ
Пределы допускаемой абсолютной погрешности определения координат местоположения в статике в режиме «Кинематика в реальном времени (RTK)» при работе по сигналам ГЛОНАСС (L1C/A, L2C/A) и GPS (L1C/A, L1C, L2C) при геометрическом факторе (PDOP) не более 3, м: - в плане - по высоте	±0,02* ±0,02*
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU), с	±2
Диапазон измерений линейных размеров объектов, мм	от 110 до 800
Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов, мм	±8
* обеспечивается при использовании дифференциальных поправок от поверенной базовой станции, расположенной на удалении не более 30 км

Таблица 2- Основные технические характеристики

Наименование характеристики	Значение
Номинальное значение напряжения питания от сети постоянного тока, В	12
Габаритные размеры комплекса, мм, не более длина ширина высота	2100 270 320
Масса комплекса, кг, не более	6
Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 20 °C, %, не более	от -20 до +40 80

Таблица 3- Основные технические характеристики

Наименование параметра		Значение параметра
Характеристика блока обработки информации
Количество процессоров		1
Архитектура		X86/64
Объем ОЗУ Мб		4
Объем ПЗУ Гб		120
Скорость передачи данных		В зависимости от возможностей сетей 3G\4G в регионе эксплуатации
Характеристики Экрана
Диагональ экрана		10,1
Разрешение экрана		1280x800
Соотношение сторон		16:9
Широкоформатный экран		Да
Тип подсветки экрана		LED
Сенсорный экран (тип)		проекционно-ёмкостный
Технология сенсорного экрана		мультитач
Характеристики источников питания
Номинальное значение напряжения питания от сети постоянного тока, В	12
Потребляемая мощность, Вт	45

Состав изделия и комплектность

Состав изделия и комплектность

Наименование	Обозначение	Количество
1 Комплекс программно-аппаратный с фото и видеофиксацией	«Инспектор 2.0»	1 шт.
1.1 Подвижная платформа с видеокамерой и лазерным датчиком	-	1 шт. (только для модификации Инспектор 2.0 БД)
1.2 Роутер USB 4G	-	1 шт.
1.3 Аккумулятор	-	1 шт.
2 Зарядное устройство	-	1 шт.
3 Упаковка	-	1 шт.
4 Руководство по эксплуатации	26.20.15-001-21383715-2020 РЭ	1 шт.
5 Паспорт	26.20.15-001-21383715-2020	1 шт.
6 Методика поверки	8501-21-04 МП	1 экз.

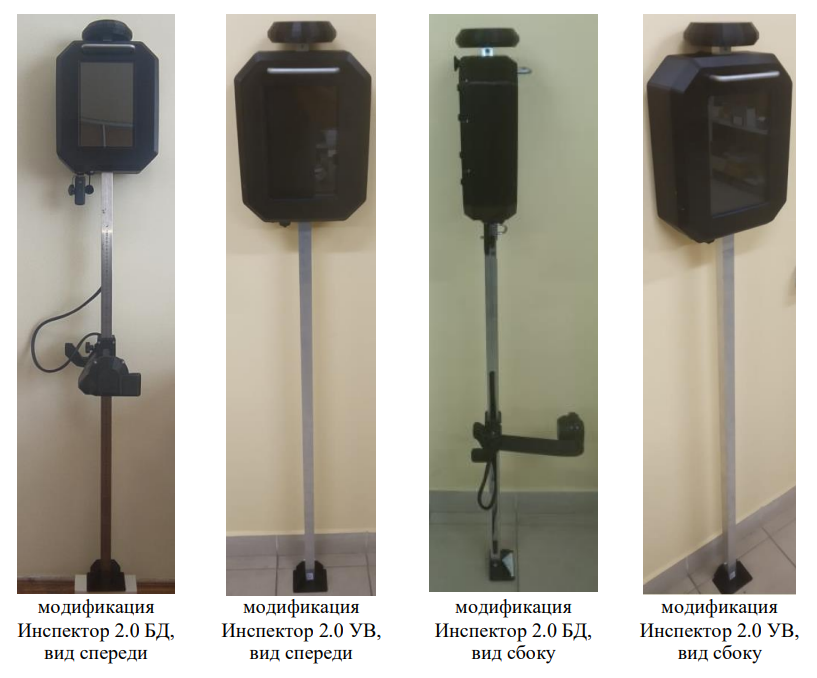

Устройство и работа

АПК устанавливается стационарно в фактической точке возможного правонарушения, при этом устройство автоматически определяет координаты и производит фиксацию в автоматическом или ручном режиме. Полученные зафиксированные данные прибор пересылает на удаленный сервер.
